C-NAEGS

ロボット型システム
ナベルのこれまでの技術と実績を凝縮した
次世代NAEGS(ネーグス)Cシリーズ
ロボットパッカーの特徴は、グレーディングとパッキングの分離にあります。グレーディングした卵をストックしてからパッキングするので、たとえ包装ラインがストップしても、洗卵・選別工程は停止しません。 機械の停止によるロスを、最小限に...... それが、高稼働率の秘密です。

特徴

ゆっくりだから、たまごに優しい

単列4万卵の処理を3万卵のスピードで

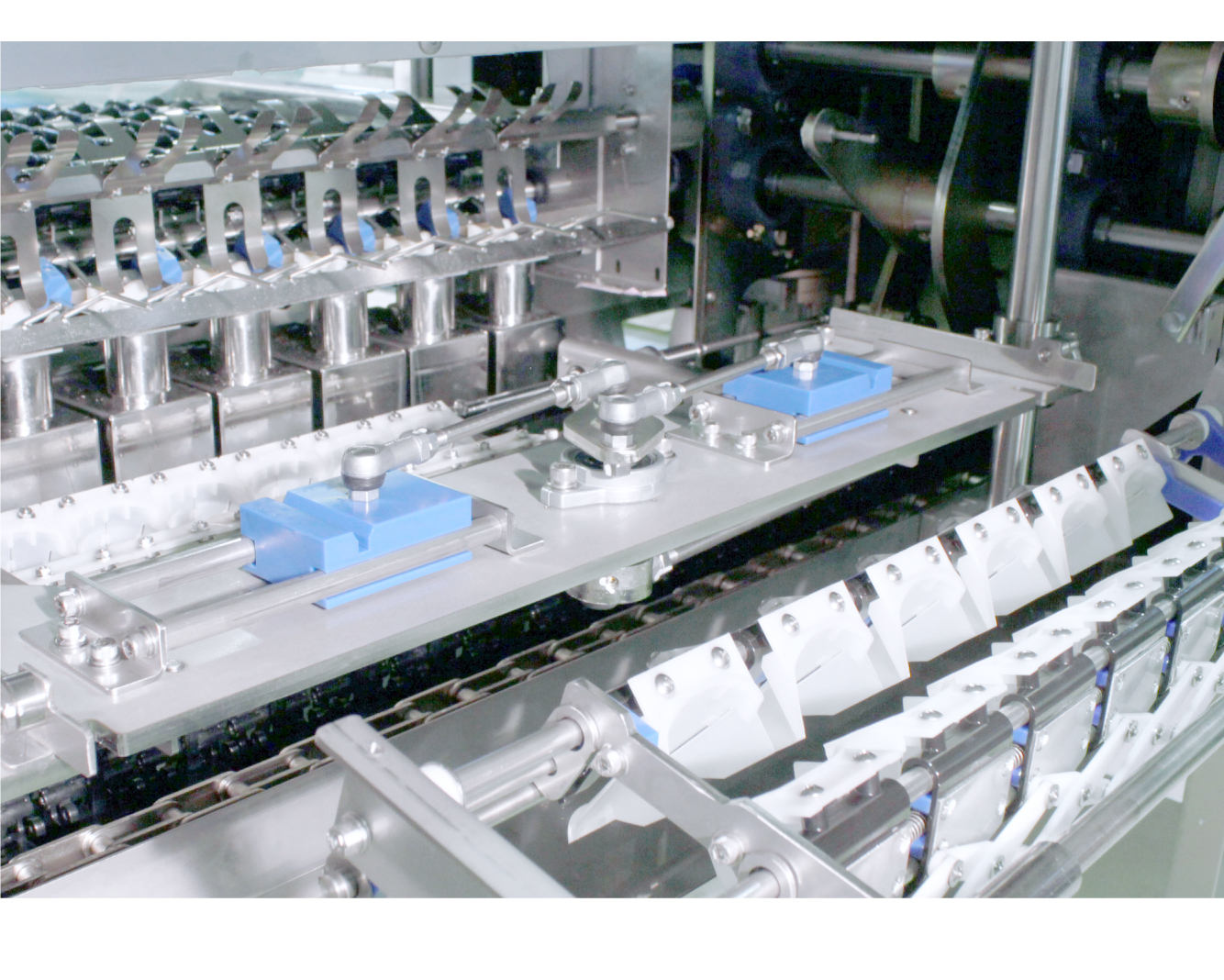

C-NAEGSの卵の搬送スピードは従来機の毎秒847mmに対して毎秒635mmと、実に25%のスピードダウンで卵への衝撃を小さくすることに成功しました。 その理由は、卵と卵の間隔を小さくした「狭ピッチ分配キャリア」の採用。構造がシンプルでトラブルの起きにくい信頼性の高い設計です。
コンパクト設計に
基本構造を見直した結果、グレーダーフレーム幅が従来の約半分に抑えられ、レイアウトのしやすいシンプルな機械になりました。
多品種少量生産に対応

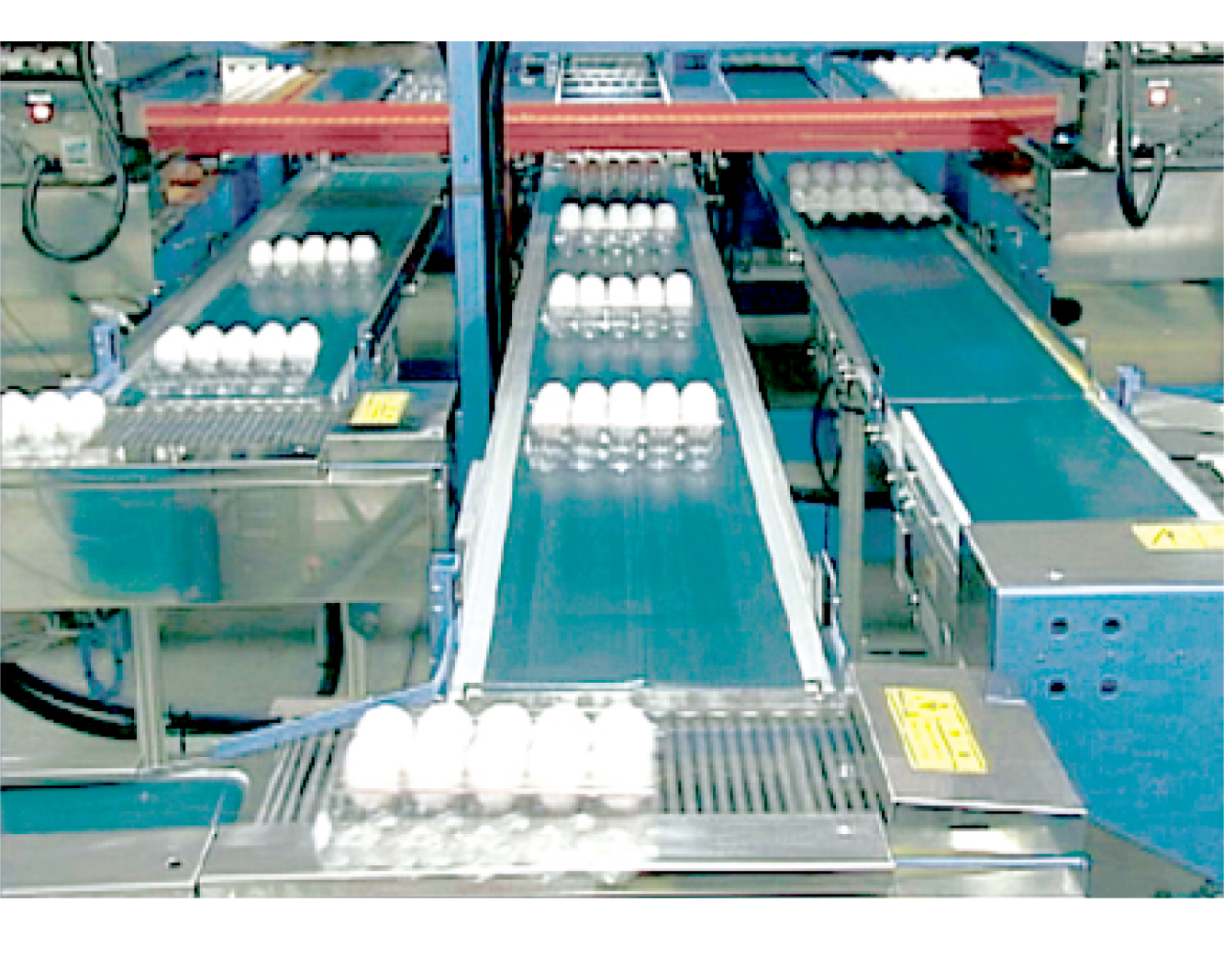

パックラインを2本設置すれば、容器や豆シール、ラベルが異なる製品を同時並行して生産できます。
容器の供給は、効率の良い方をコントローラが自動で選択します。

衛生的な構造

食品業界標準のステンレス仕様
腐食に強いステンレスのボディーは、掃除がしやすく衛生的です。「床をモップで水洗いできる」をコンセプトに足回りに空間を確保しました。オプションのキャリア洗浄装置CWU400の搭載によって、卵に接触するキャリアを衛生的な状態に保つことができます。 安全でおいしい卵を、すべてのお客様へ。
ロードセル計量器

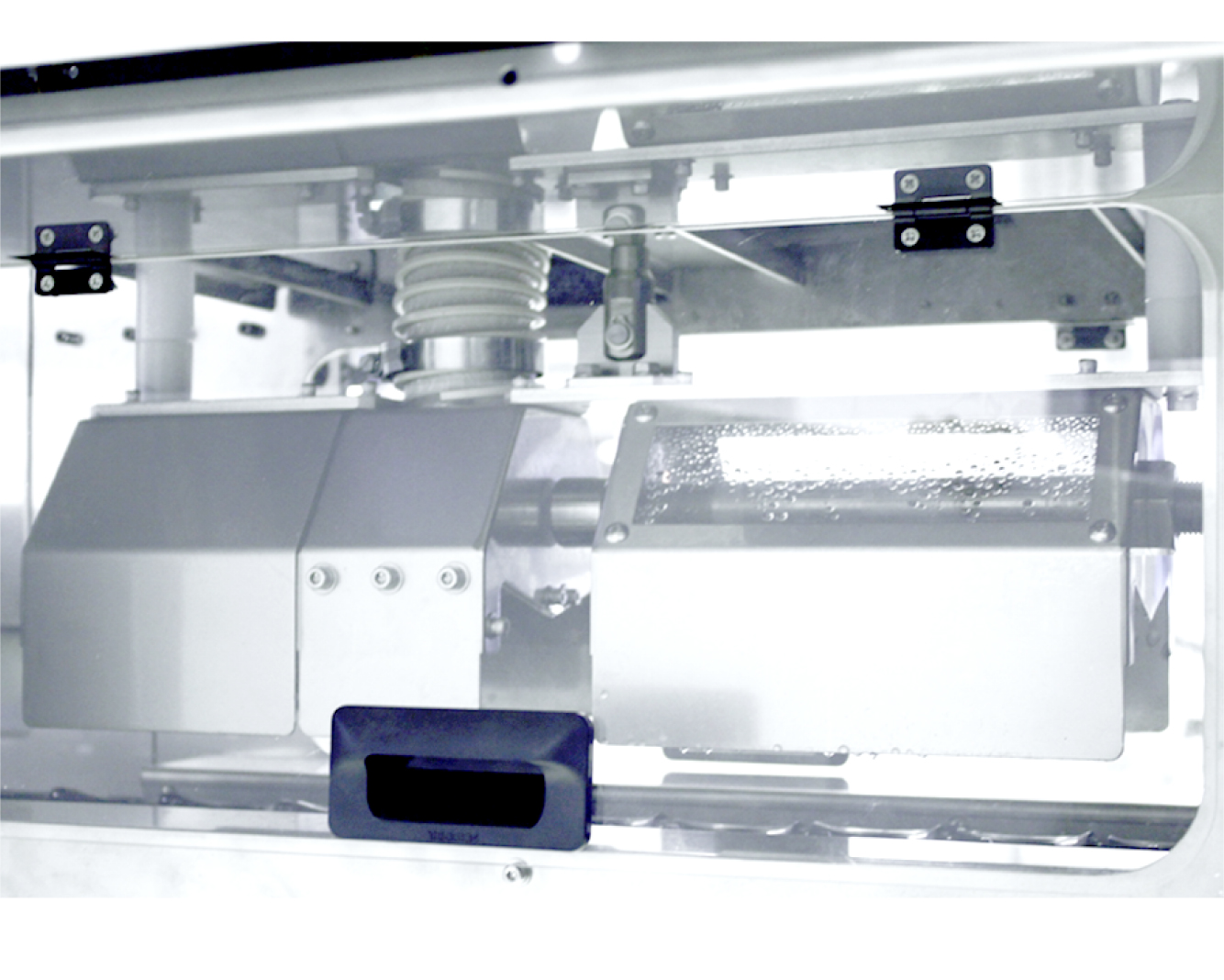

ロードセル計量器搭載のC-NAEGSは防水構造で、計量部にゴムキャップをつければ水洗いが可能、計量皿も取り外して洗えます。 構造が単純でコンパクトなため、定期的な調整が不要で安定した計量が可能です。

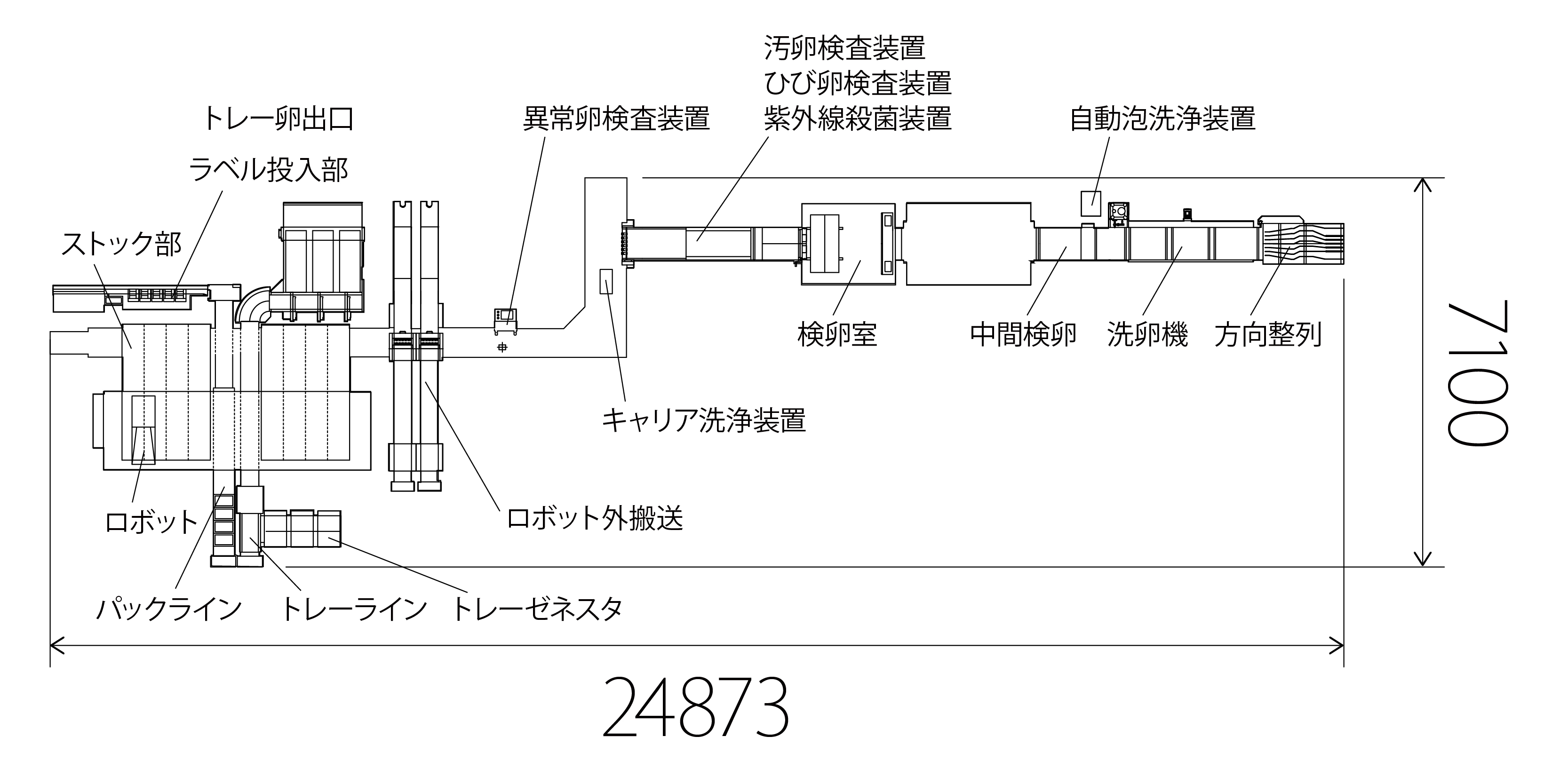

レイアウト例
このレイアウトは一例です

仕様

型式 C-NAEGS4000
処理能力(最大) 40,000卵/時
要力 電気容量(最大) 三相 200V 75A※1
単相 100V 20A※2
空気消費量 50~100L/分(ANR)
給湯量 60℃ 10L/分 以上
給水量 200KPa 10L/分※3
対応容器 パック 5×2  3×2※4  4×2※4  6×2※4

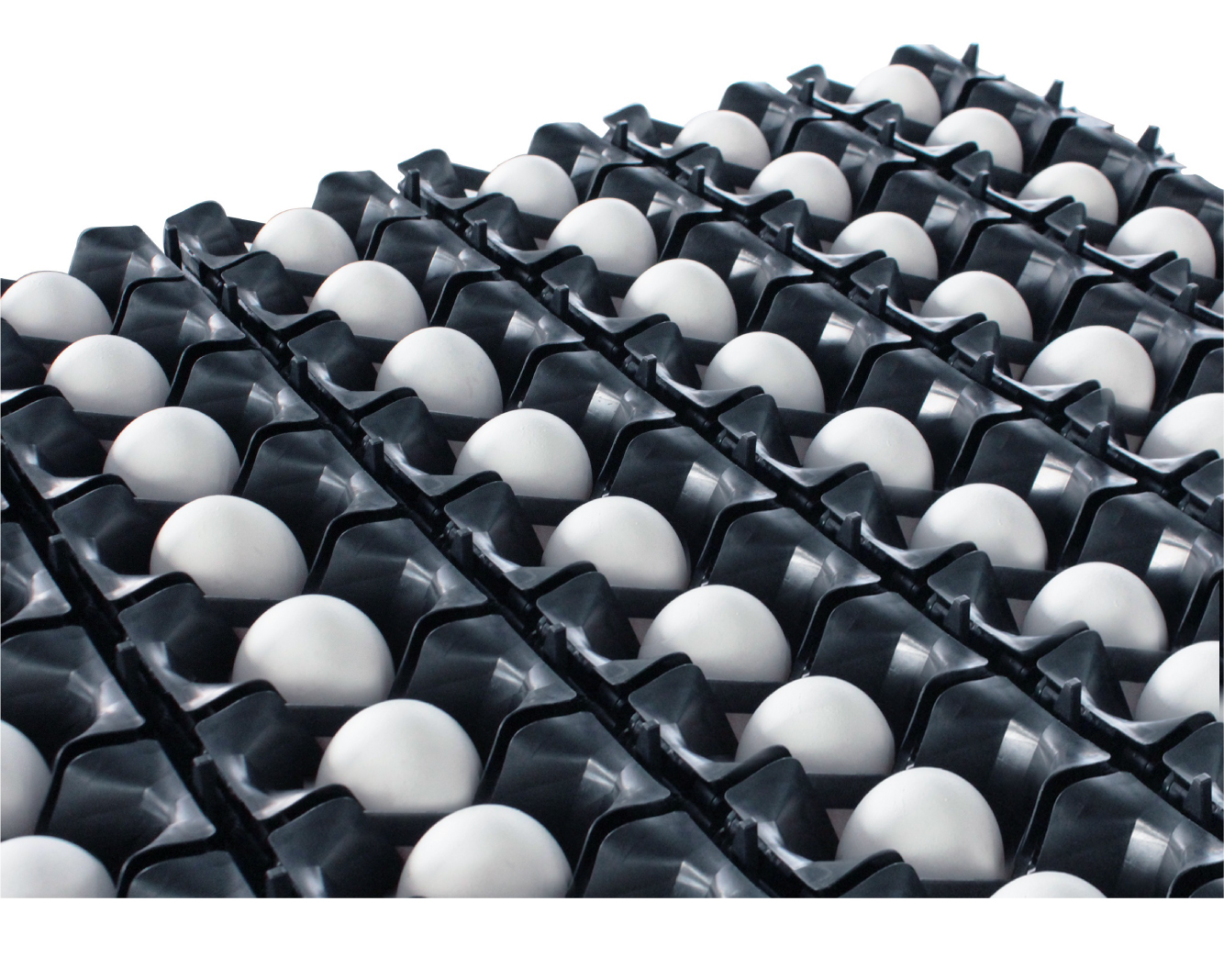

モールドトレー 5×8  5×9  6×9  6×5※4
アメリカントレー 6×5
モールドパック 5×2  6×2※5
主な機能 カセット式パック自動供給(4サイズ)※6
モールドトレー自動供給(3サイズ)
30卵アメリカントレー自動供給
ラベル自動投入(4サイズ)※6
仕入、出来高伝票出力



オプション機能 アキュームレータ、オートローダ、次亜濃度調整装置、 多層式洗卵機、自動泡洗浄装置、汚卵検査装置、 ひび卵検査装置、紫外線殺菌装置、異常卵検査装置、 特殊容器供給装置、キャリア洗浄装置、定重量包装プログラム、 パック生産数指定プログラム※7、リパック機能※8
※1 上図の機器を全て使用する場合に必要です。
※2 製品ライン用です。
※3 自動泡洗浄装置(オプション)を使用するとき、必要になります。
※4 オプションです。
※5 ロボット外搬送にて対応可能です。
※6 5台まで設置可能です。
※7 設定した数のパックを生産する機能です。
※8 トレーに入った卵をパックに詰める機能です。

製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。

NAEGSとは、NABEL Efficient Grading Systemの略称であり、
選別と包装の完全分離を世界で初めて実現したナベルの造語です。

オプション機能

CWU400 キャリア洗浄装置

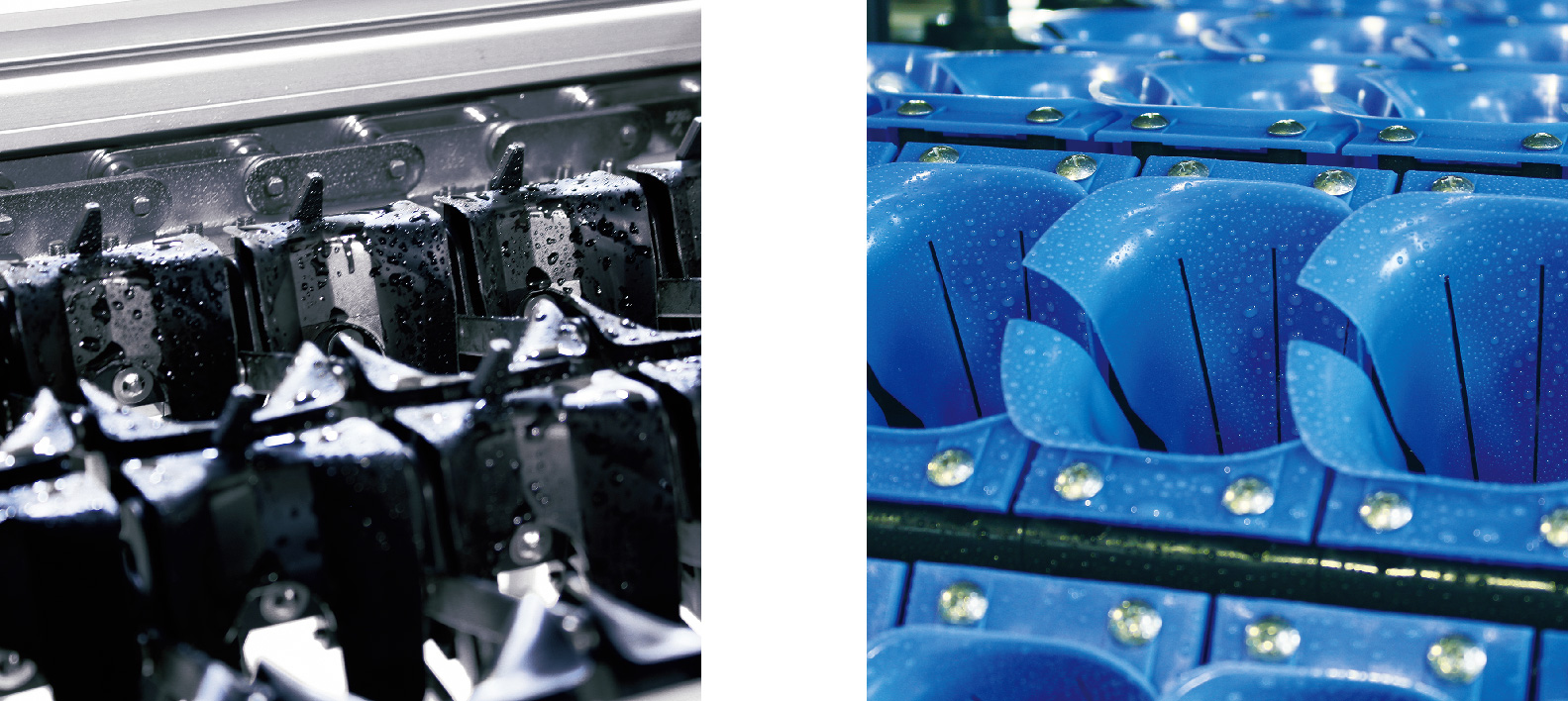

卵に直接触れるキャリアは清潔に保ちたい。しかし人手で一つひとつ清掃するのは重労働です。キャリア洗浄装置があればボタンひとつで全てのキャリアを洗浄・乾燥させますので、お客様のメンテナンスの負担が軽減します。
AWU330 自動泡洗浄装置
毎日の清掃で洗卵機や乾燥機のブラシを取り外すのは重労働です。自動泡洗浄装置は泡噴射、すすぎ、乾燥の工程を全自動で行いますので、ブラシを含む機内の洗浄が可能です。所要時間はたったの30分。付属のホースで気になる部分を集中して洗浄することもできます。
WWW400 多層式洗卵機

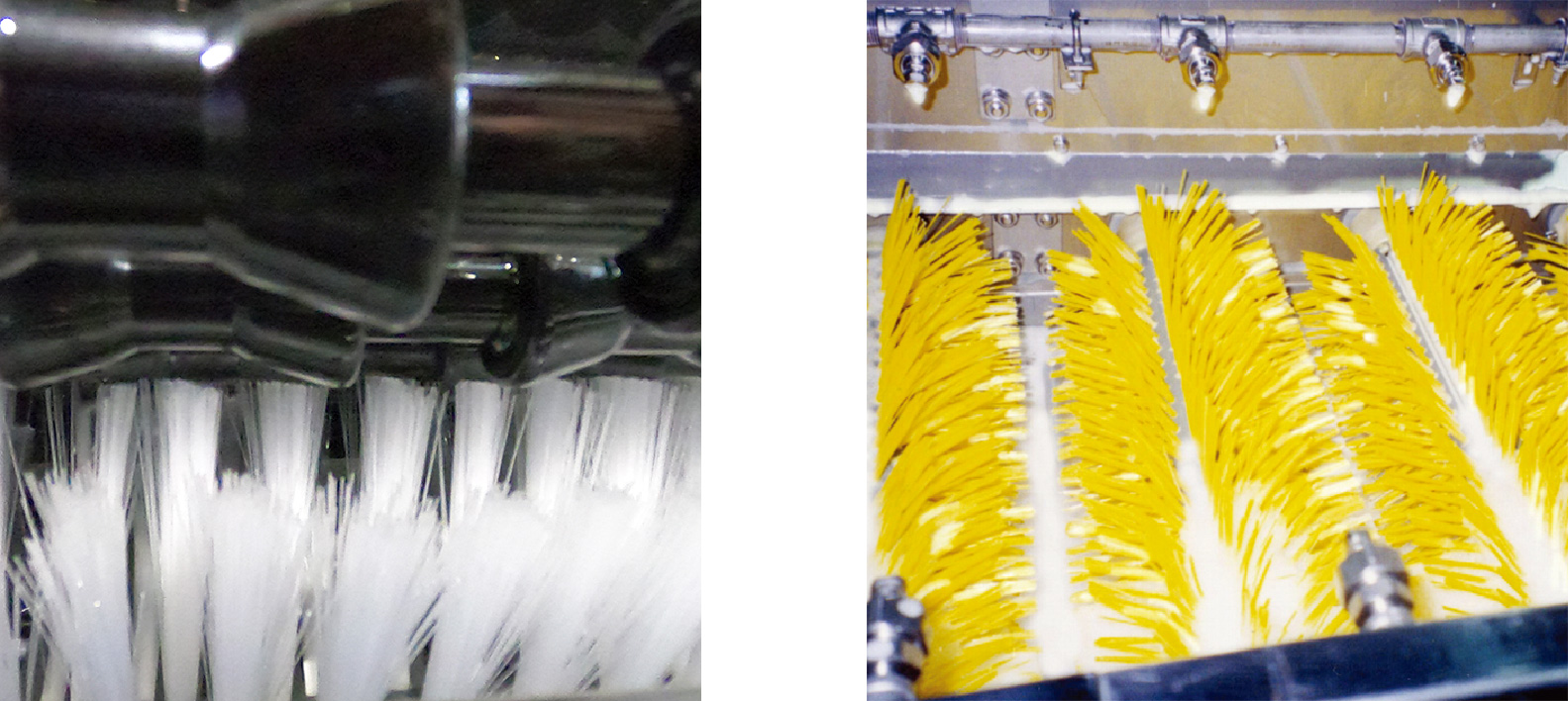

卵への優しさはそのままに、よりきれいに洗いあげるにはどうしたらいいのか・・・ナベルが行き着いた答えは洗浄工程の多層化です。その名のとおり、卵が機械の中をジグザグに進行するため、洗浄工程が長くなります。ブラシの本数は従来機の2倍になり、洗浄能力が飛躍的に向上しました。設置スペースと使用湯量は従来機と変わりません。汚卵率を下げることで、お客様の利益に貢献します。
BSB101 別置き操作盤
遠くにある本体制御盤を操作するのが面倒――そんな不満を解消するのがこの装置です。別置き操作盤はキャスター付きで移動が容易ですので、製品側に設置すれば製品の状態を確認しながらパッカー制御の操作が可能です。
