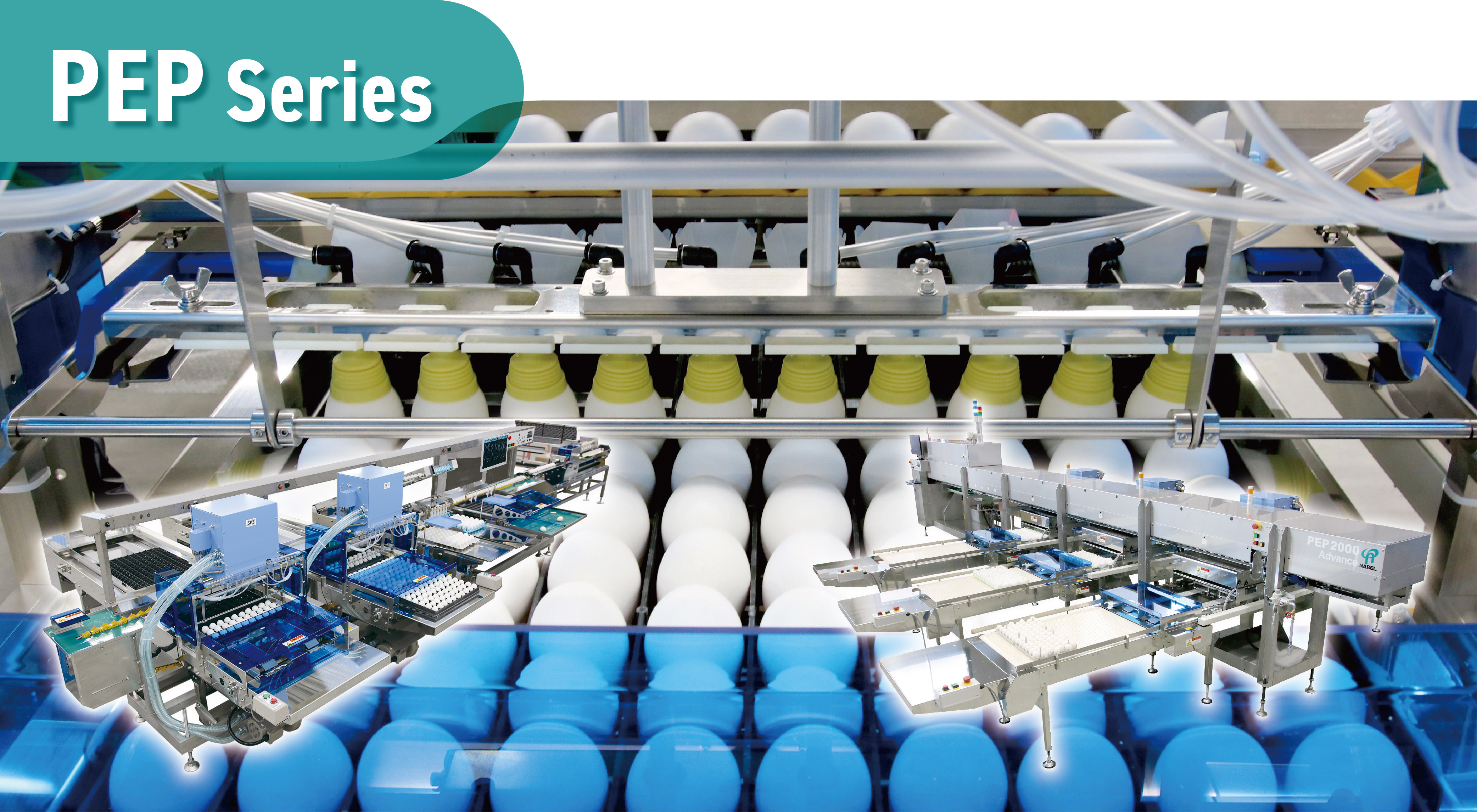

セッタートレー充填機

種鶏孵卵場向け
揃えて、わけて、そっと「置く」
種卵やワクチン卵などを方向整列した後、重量で複数グレードに選別。たまご一つひとつを吸盤で吸い上げ、ソフトにトレーへ充填します。 自動化による作業の高速化や省人・省力化はもちろん、多様なオプションによる品質管理の向上も可能。種卵業界の新常識をつくります。

特徴

たまごに優しい技術

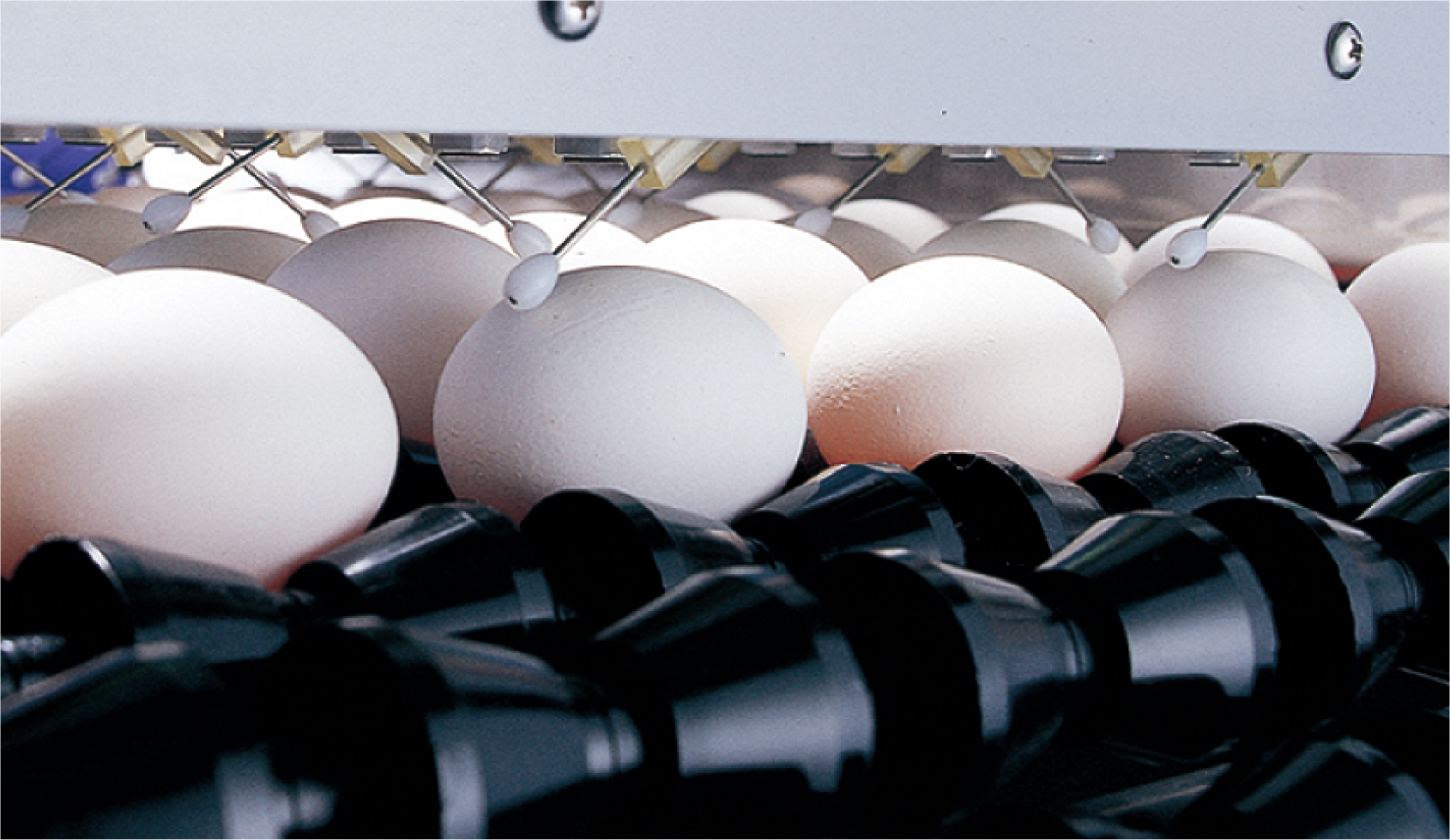

種卵やワクチン卵などの特殊卵の充填作業は、「清潔」「正確」「ソフト」な扱いが必要不可欠です。セッタートレー充填機は卵を移載する時に、卵への衝撃を最小限に抑えるために、ナベルオリジナル仕様の吸盤を使用した「たまごに優しい」設計を採用しています。

様々なトレーに対応

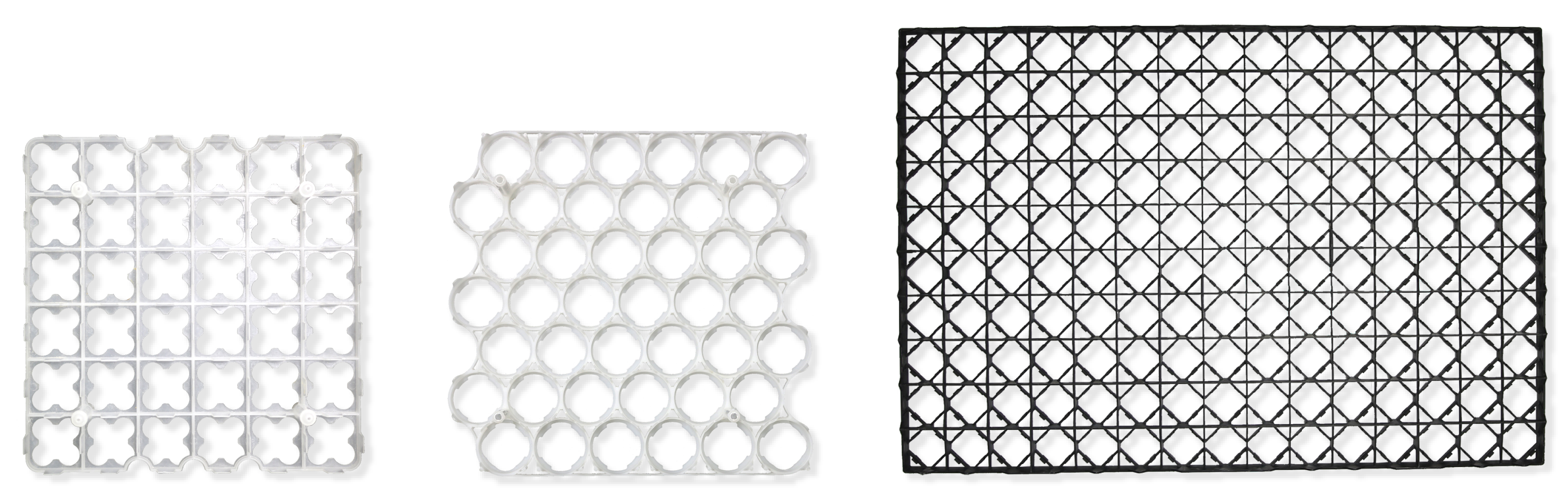

主要孵卵器メーカーの6×6、6×7、10×15などのセッタートレーや、アメリカントレー、モールドトレーにも柔軟に対応し、人手の必要なセッター充填作業の自動化を実現します。

高精度の計量・分別機能

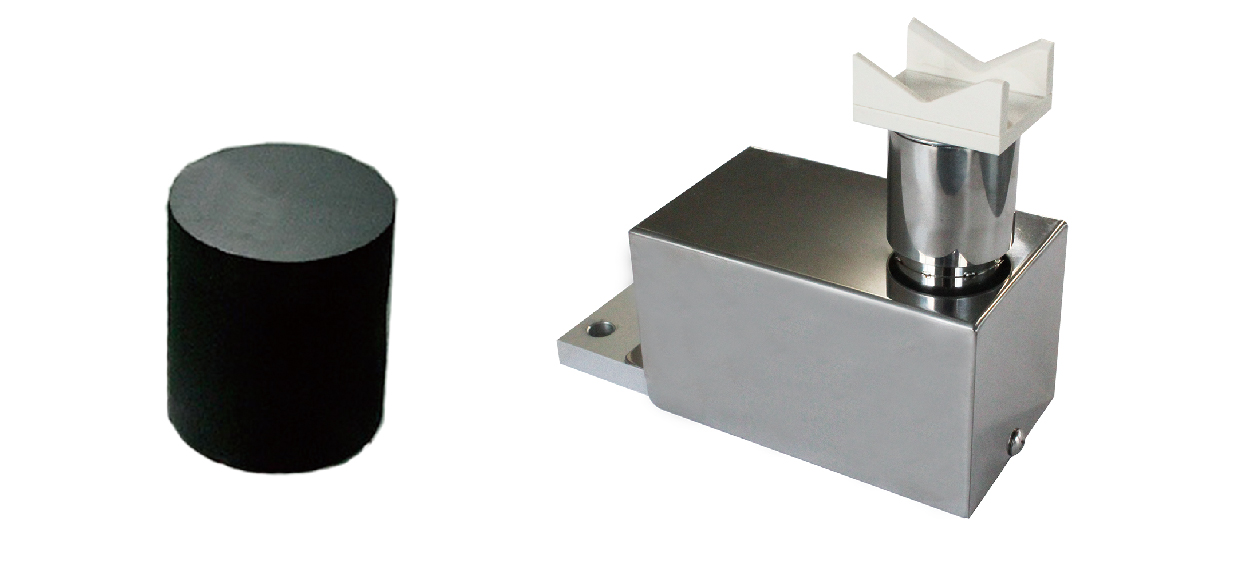

グレーディングには高精度ロードセル計量器を搭載し、卵の重さを測ることによって、種卵やワクチン卵を複数のサイズ別に選別します。計量器は防水構造で、計量部にキャップをつけることで水洗いが可能です。

操作性・視認性に優れた画面

PEP1000では十字キー、PEP2000 Advanceではマウス操作が可能で、生産状況の他に、機械の状態などが一目でわかる画面を採用しています。1日の処理量や卵重分布、サイズ分布などの生産情報は専用プリンターで出力することができます。

ニーズに合わせて選べるオプション

様々なオプション機器として、洗卵乾燥機や紫外線殺菌装置、検査装置を接続・搭載することで、お客様のニーズに合わせたカスタマイズが可能です。より理想的な形で、種卵、ワクチン卵の管理をサポートします。

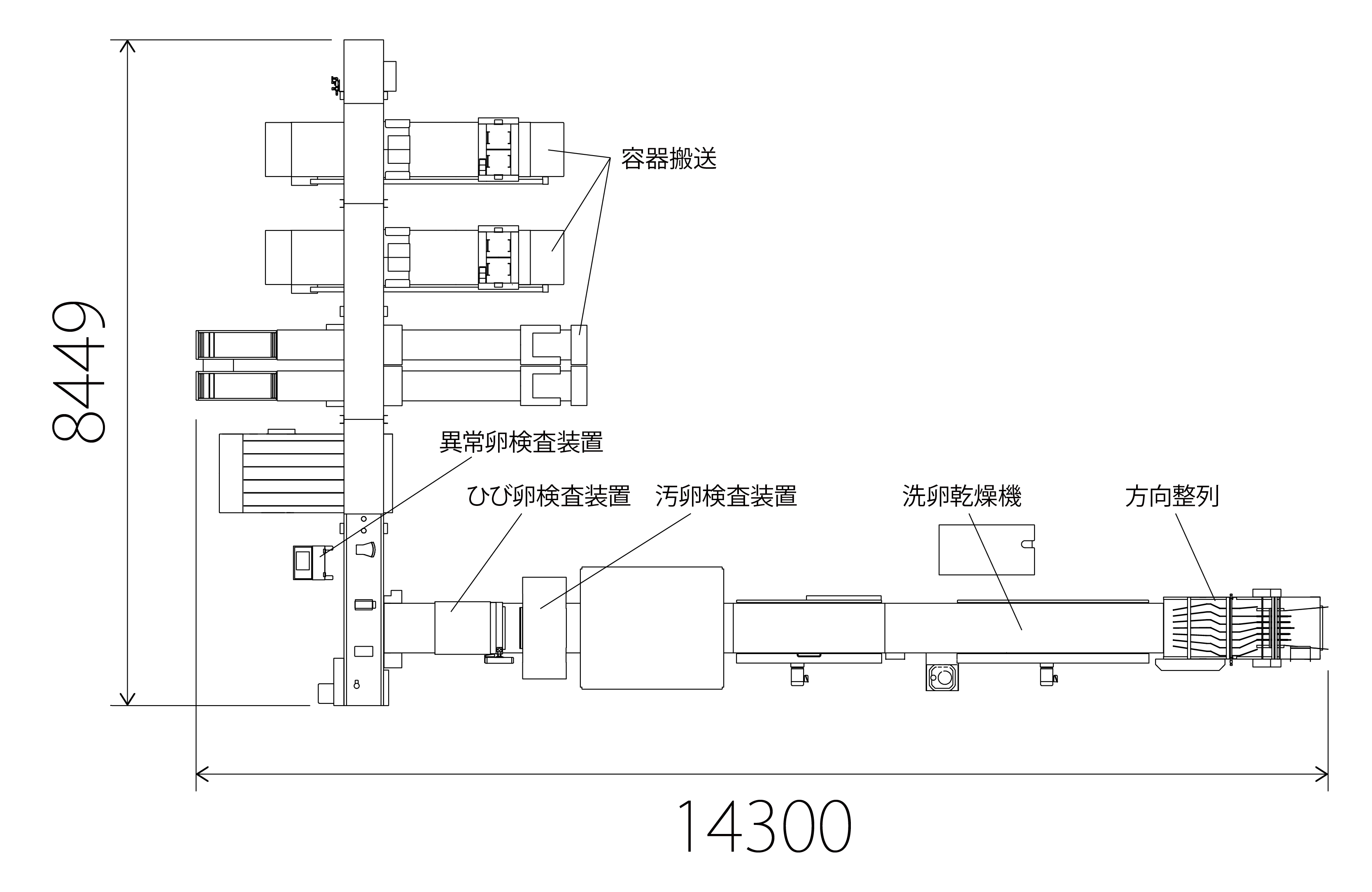

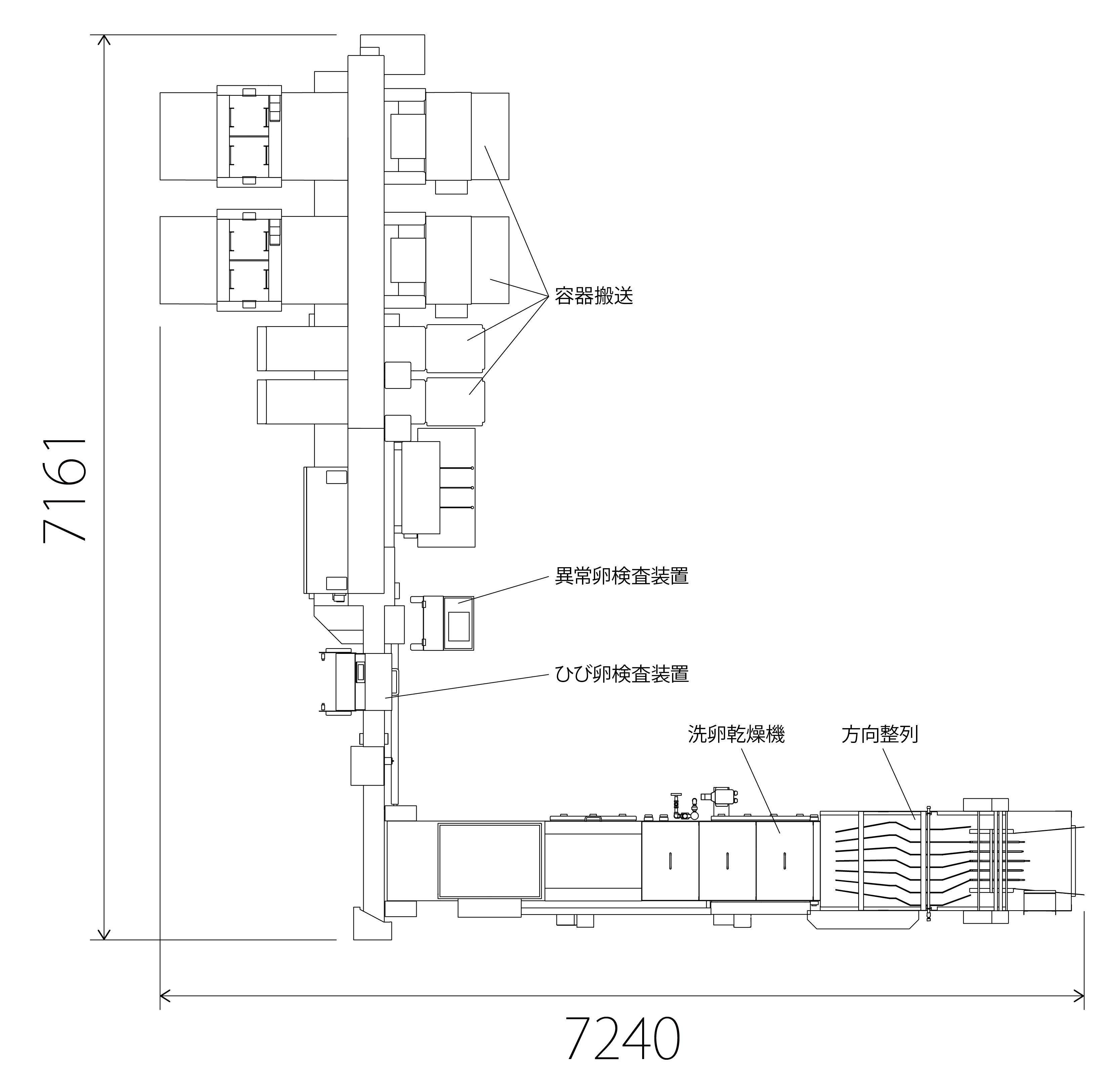

レイアウト例
このレイアウトは一例です

仕様

型式 PEP1000 PEP2000 Advance
処理能力(最大) 10,000卵/時 20,000卵/時
電源容量 三相 200V 30A 三相 200V 95A
空気消費量(ドライエア) 50L/min. 100L/min.
使用環境 温度:0℃ – 45℃
湿度:20% – 90% ※ただし、結露しないこと
使用容器 セッター搬送部 : セッタートレー
トレー搬送部  : アメリカントレー、 モールドトレー
※製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
